#40 二代機系列

詢價上一筆下一筆

產品敘述

標準主軸轉速 60~8,000 min-1
選配主軸轉速 10,000; 12,000; 15,000 min-1
剛性攻牙轉速 4,000 min-1
主軸錐度 BT-40
3軸快速位移 X, Y:48 M/min, Z:48 M/min
高速換刀系統 T-T:1.8 秒
直結式主軸驅動系統

產品特性

Y軸單片式護罩

單片式擋板，減少切屑堆積，保護軌道效果佳，延長螺桿、線軌使用期限。

３軸精密型線軌

X.Y.Z 軸採用精密滾珠型線軌，特性為低磨擦力及定位精度高,搭配加大跨距排列設計，展現高速移動時最大穩定度

高效兩側沖屑系統及大跨距底座

傾斜式洩水道，利用兩側高壓沖屑液沖屑，更有效率排出切屑。
底座跨距大，穩定性高。

立柱加大跨距

大鑄件箱型結構,具高剛性,超寬立柱,大跨距更具穩定性與高精度

BT#40 直結式主軸

主軸馬達與主軸直結式傳動，無噪音、震動及背隙問題。

Y軸前置式馬達

Y軸前置式馬達，縮短Y軸螺桿無效行程，減少熱溫升伸長提升精度。

標準配備

主軸吹氣裝置
工作燈 (PL燈)
刀具冷卻系統
基礎墊塊與調整螺栓
螺旋式排屑機
自動潤滑裝置
工具箱
雙色警示燈
彩色液晶螢幕

選購配備

主軸轉速升級 10K/12K/15K
低慣量主軸馬達
主軸馬達馬力升級
高壓主軸中心出水(20bar)
自動刀長量測與刀具破損檢知
自動門
變壓器與穩壓器
工件吹氣裝置
第四軸/第五軸旋轉工作台

產品規格

機型		TR-51DII	TR-51AII	TR-60DII	TR-60AII	TR-70DII	TR-70AII
		行程
X軸	mm	510	510	600	600	700	700
Y軸	mm	420	420	420	420	420	420
Z軸	mm	400	530	400	530	400	530
主軸鼻端到工作台	mm	150~550	150~680	150~550	150~680	150~550	150~680
		工作台
工作台尺寸	mm	600x450		700X450		800X450
最大荷重	kgs	250		250		250
T型槽	mm	14X100X4		14X100X4		14X100X4
		主軸
主軸轉速	rpm	8000
最高攻牙轉速	rpm	3000
主軸錐度		7/24 BT#40
傳動方式		Direct drive
		位移
快速位移(G00)	M/min	48/48/48
加工速度(G01)	mm/min	10000
		刀庫
刀柄型式		BT#40		BT#40		BT#40
換刀方式		圓盤式	刀臂式	圓盤式	刀臂式	圓盤式	刀臂式
刀庫容量		14	24+1	14	24+1	14	24+1
最大刀長	mm	300	300	300	300	300	300
最大刀徑	mm	100	80	100	80	100	80
最大刀重	kgs	3	4	3	4	3	4
換刀時間 (T to T)	sec	1.8	1.7	1.8	1.7	1.8	1.7
換刀時間 (C to C)	sec	2.4	2.4	2.4	2.4	2.4	2.4
		馬達
X軸	kw	1.0(三菱) / 1.2(發那科)
Y軸	kw	1.5(三菱) / 1.2(發那科)
Z軸	kw	2.2(三菱) / 3.0(發那科)
主軸	kw	7.5/5.5
		外觀尺寸
寬 x 深 x 高	cm	167x255x 280	193x257x 280	192x255x 280	197x257x 280	202x255x 280	202x257x 280
淨重	kgs	3100	3250	3250	3500	3350	3600

控制器規格表

	三菱			發那科
	M80-VB	M80-VA	M830S	0i-MF(P3)	0i-MF(P1)
最大控制軸數	9	11	16	6	9
最大同動軸數	4	4	4	4	4
程式記憶容量	512K	512K	512K	512K	512K
巨集指令變數	700	700	700	700	700
刀具補償記憶組數	400	400	400	400	400
簡易對話程式編輯	○			○
螢幕	8.4" TFT LCD		10.4" TFT LCD	8.4" TFT LCD
多種語言顯示	○			○
前置記憶卡插槽	○			○
乙太網路	○			○
高速高精度切削模式	SSS			G05.1 Q1

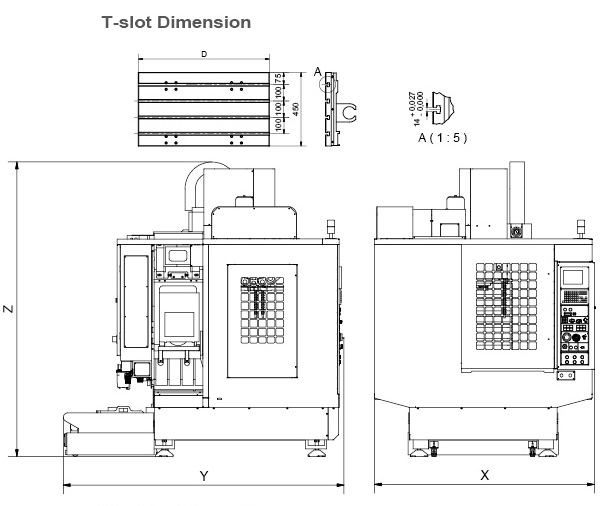

T 型槽尺寸

機台外觀尺寸

	X	Y	Z	D
TR-51D II	1670	2557	2800	600
TR-51A II	1930	2577	2800	600
TR-60D II	1920	2557	2800	700
TR-60A II	1970	2577	2800	700
TR-70D II	2020	2557	2800	800
TR-70A II	2020	2577	2800	800

* 由於本公司不段的研究與改進，本網頁所示機械規格特性本公司有變更之權利，恕不另行通知。
