K700 PC

詢價上一筆

產品敘述

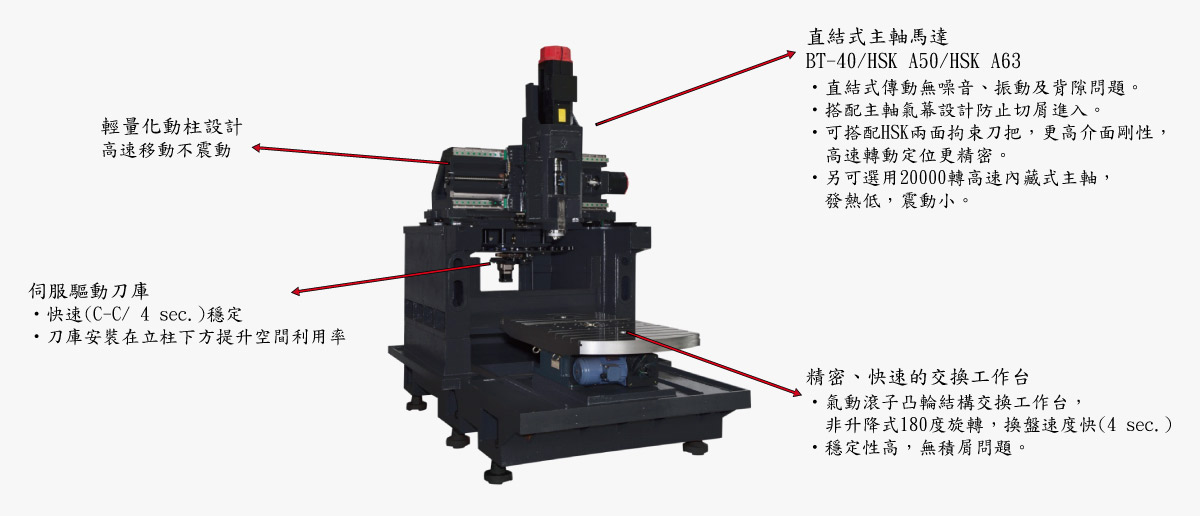

天車式結構，主軸切削剛性佳。
減少占地面積加工範圍大，提升空間利用率。
動柱型結構，刀庫置於底座，動件輕量化設計，快速位移切削無震動。
乾溼分離，傳動系統安裝在非切削區，延長零件使用壽命，並易於安裝光學尺。
高效率伺服刀庫驅動，換刀時間短C-C只需4秒，穩定性佳刀庫置中，面寬小減少人員上下工件移動時間。
單盤工作台，可彈性運用於長型工件加工或裝載第四軸加工，全行程幾乎可使用不浪費安裝空間。
五軸可選用單C軸350MM或雙C軸250MM五軸，亦可選配105MM日本製四C軸，一體式徑向軸承設計，組件少相對累積誤差小，定位及重複定位精度高。
交換盤使用凸輪式結構，3片式聯結器設計，並安裝解碼器替代傳統微動開關，減少故障率，比一般膝型機加裝之交換盤精度高，交換時無須分離因而無沾黏鐵屑之困擾。
Ｙ軸線軌鍍鉻處理，滑塊使用兩層刮刷片，防止鐵屑進入影響傳動軸精度。

產品特性

標準配備

主軸吹氣裝置
全密閉電器箱
LED高亮度雙色警示燈
集屑盤與水箱
油壓單元(5AX標準，其他機種選購)
兩側沖屑系統
刀具冷卻系統
工具箱
主軸油冷機(12000/15000/20000轉為標準，其他機種選購)
主軸油氣潤滑(選購內藏式主軸為標準，其他選購）
工作燈
壓力檢測式自動潤滑系統
彩色液晶螢幕

選購配備

主軸轉速升級(12K/15k/20K build-in)
主軸馬達馬力升級
主軸中心出水
SK-40,CAT-40主軸與刀庫
NBT40,BBT40主軸
三軸光學尺
A/C軸光學尺
鐵屑輸送機(鏈條/刮板/滾筒式)
自動門
自動刀長量測與刀具破損測定
電器箱空調
變壓器/穩壓器
水槍/氣槍
第四軸/第五軸旋轉工作台
工作台降低100mm

產品規格

機型		K700 PC
		行程
X軸	mm	700
Y軸	mm	450
Z軸	mm	420
A軸	mm	-
C軸	mm	-
主軸鼻端到工作台	mm	150~570
		工作台
工作台尺寸	mm	750x450-2pcs
最大荷重	kgs	250x2
T型槽	mm	T14x5
最大工作區域	mm	700Lx450Wx420H
		主軸
主軸錐度		BT# 40	HSK A50	HSK A63
拉栓		MAS-403-45	-	-
最大攻牙速度	rpm	10000
傳動方式	mm	直結式
		主軸
刀庫容量		22	30	22
驅動類型		Servo Drive
主軸錐度	mm	7/24 NO:40
最大刀重		4	3	4
最大刀徑	mm	100	80	100
最大刀長	mm	300
換刀時間	sec	4
		位移
快速位移(G00)	M/min	48/48/48
加工速度(G01)	mm/min	10000
		馬達
X軸	kw	3.0(三菱) / 3.0(發那科)
Y軸	kw	3.0(三菱) / 3.0(發那科)
Z軸	kw	3.0(三菱) / 3.0(發那科)
主軸	kw	7.5/5.5
		外觀尺寸
寬 x 深 x 高	cm	1720x3860x2950
淨重	kgs	7300

控制器規格表

	三菱			發那科
	M80-VB	M80-VA	M830S	0i-MF(P3)	0i-MF(P1)
最大控制軸數	9	11	16	6	9
最大同動軸數	4	4	4	4	4
程式記憶容量	512K	512K	512K	512K	512K
巨集指令變數	700	700	700	700	700
刀具補償記憶組數	400	400	400	400	400
簡易對話程式編輯	○			○
螢幕	8.4" TFT LCD		10.4" TFT LCD	8.4" TFT LCD
多種語言顯示	○			○
前置記憶卡插槽	○			○
乙太網路	○			○
高速高精度切削模式	SSS			G05.1 Q1

加工範圍及干涉示意圖

機台外型尺寸圖

	A	B	C
K700 PC	1720	3860	2950

* 由於本公司不段的研究與改進，本網頁所示機械規格特性本公司有變更之權利，恕不另行通知。
