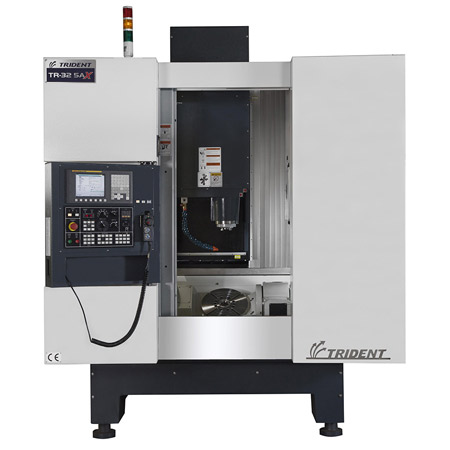

TR-32 5AX系列

詢價 上一筆
產品敘述

優質產品!! 卓越設計!!
高精度、少量集多程序之零件加工首選

  • 高性能五軸加工機，可輕易完成切削、鑽孔、攻牙、斜面加工、不規則曲面加工等多變需求，縮短生產時間，提高複雜零件加工的精度。
  • 三軸高剛性HIWIN滾柱型線性滑軌。
  • 旋轉/傾斜工作台採用蝸輪、蝸桿傳動；結構緊密、高傳動速比且作動平穩的傳動機構。

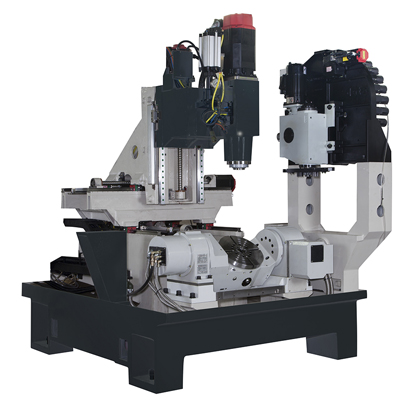

  • 全動柱設計，超大型底座加上輕量化結構分析移動件，高速位移不振動。
  • 移動件架高的鑄件，主軸鼻端與三軸軌道滑塊距離最短，加工時剛性最佳。
  • Ｘ軸伸縮護罩採歐式鱗片式，減少噪音及重量，確保高速中不影響精度。
產品特性

高效率刀庫

  • BT40伺服刀庫(30把刀)
  • 新款伺服刀庫系統，換刀速度快又穩定，換刀時間1.7秒(刀對刀)

標準氣密式電器箱

  • 符合CE規範電器箱，電器箱門加裝氣密橡膠條，確保電器箱環境及延長電器零件壽命。

精密、快速的旋轉工作台

  • 強力型本體，剛性佳。
  • 特殊全圓周煞車環組，煞車時旋轉中心不會位移，不易產生定位誤差。
  • 大孔徑，可裝多油孔分配器。
  • 特殊高齒深大模數之雙導成蝸桿蝸輪傳動，適合重切削之加工。
  • 整枝蝸桿浸油，可完全潤滑，增加壽命。
  • 一體式徑軸向軸承，組合零件少，相對累積誤差小，定位及重覆精度佳。
  • 防水設計，電器罩接合面採用O型環全周邊密封。

標準配備

  • 主軸吹氣裝置
  • PL 工作燈
  • 刀具冷卻系統與大流量鐵屑沖屑系統
  • 壓力檢測式自動潤滑系統及精密級潤滑過濾裝置
  • LED高亮度雙色警示燈
  • 主軸油冷機(主軸轉速10000轉以上，含10000轉)
  • 工具箱
  • 彩色液晶螢幕
  • 環繞沖屑系統
  • 伺服刀換機構
  • 油壓單元　

選購配備

  • 主軸轉速升級
  • 主軸馬達馬力升級
  • 中心出水
  • 自動刀長量測與刀具破損測定
  • 三軸光學尺
  • A/C軸光學尺
  • 鐵屑輸送機(鏈條/刮板/滾筒式)
  • 水槍
  • 工件吹氣裝置
  • 油霧切削冷卻
  • 自動門
  • 油水分離機
  • 油霧收集器及全密閉上罩鈑金
  • 變壓器/穩壓器
  • 熱交換器或電器箱空調
產品規格

  機型 TR-32 5AX
行程 X軸 mm 560
Y軸 mm 400
Z軸 mm 400
A軸 deg. 120° / -30°
C軸 deg. 360°
最大擺動 mm Ø320
工作檯面為主軸頭 mm 150~550
主軸前端傾斜中心角度為90° mm 150~550
最大工作區域 mm Ø260~260
工作台 工作台尺寸 mm Ø320
最大荷重 kgs 100
T型槽 mm 12
最大工作區域 mm 260 x 260L
主軸 主軸轉速 rpm 8000
最大攻牙速度 rpm 3000
主軸錐度   7/24 NO 40
傳動方式   直結式
位移 快速位移X/Y/Z (G00) m/min 48 / 48 / 48
快速位移 C/A 軸 rpm 25 / 16.6
加工速度(G01) mm/min 8000
刀庫 刀柄型式   BT# 40
拉栓   P40T-1 MAS403-45°
刀庫容量   30+1
驅動類型   Arm
最大刀長 mm 275
最大刀徑 mm 80
最大刀重 kgs 5
換刀時間 TOOL TO TOOL sec 1.7
CHIP TO CHIP sec 3.2
馬達 X軸 (三菱/發那科) kw 1.5 / 1.8
Y軸 (三菱/發那科) kw 1.5 / 1.8
Z軸(三菱/發那科) kw 3.0 / 3.0
主軸 kw 7.5 / 5.5
外觀尺寸 寬 x 深 x 高 mm 2277X4120X2745
淨重 kgs 5200
　 三菱 發那科　
　 M80-VB M80-VA M830S 0i-MF(P3) 0i-MF(P1)
最大控制軸數 9 11 16 6 9
最大同動軸數 4 4 4 4 4
程式記憶容量 512K 512K 512K 512K 512K
巨集指令變數 700 700 700 700 700
刀具補償記憶組數 400 400 400 400 400
簡易對話程式編輯 ○ ○
螢幕 8.4" TFT LCD 10.4" TFT LCD 8.4" TFT LCD
多種語言顯示 ○ ○
前置記憶卡插槽 ○ ○
乙太網路 ○ ○
高速高精度切削模式 SSS G05.1 Q1

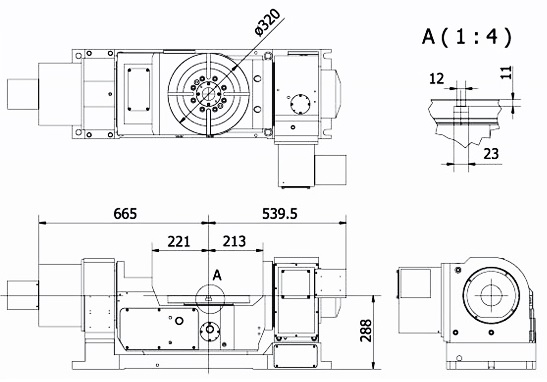

工作臺尺寸圖

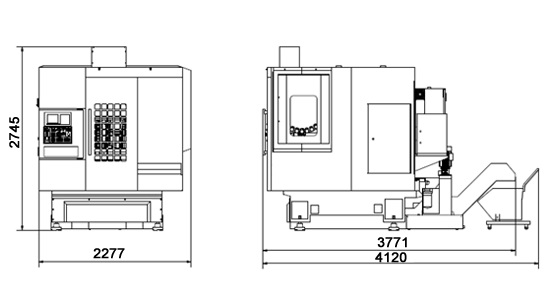

機台外觀尺寸圖
